PHP光氢离子空气净化装置是通过装置内宽波段光子管发出的能量光经特有纳米级金属涂层的催化作用将空气中的水分子分解成羟基、负离子、过氧化氢等净化因子，利用空调通风循环系统不间断地将净化因子送到空调房间内，达到净化室内空气的效果。

安装位置

为保证PHP光氢离子空气净化装置正常工作及化发挥功效，安装前必须选择合理的位置。目前市场上的空调系统形式主要有以下几种：集中空气处理机组和风管送回风系统；风机盘管加集中新风系统以及近几年快速发展的VRV多联机系统等。

集中空气处理机组和风管送回风系统是利用回风管和新风管把室内回风和室外新风经空气处理机组混合处理后利用送风管送到空调区域的各个角落的连续循环系统。能够有效地净化空调空气，PHP光氢离子空气净化装置尽量安装在送风主管上。一般情况空气处理机组出风段都会安装消音静压箱或消声器，PHP光氢离子空气净化装置可以直接安装在靠近消音静压箱或消声器的管段上。

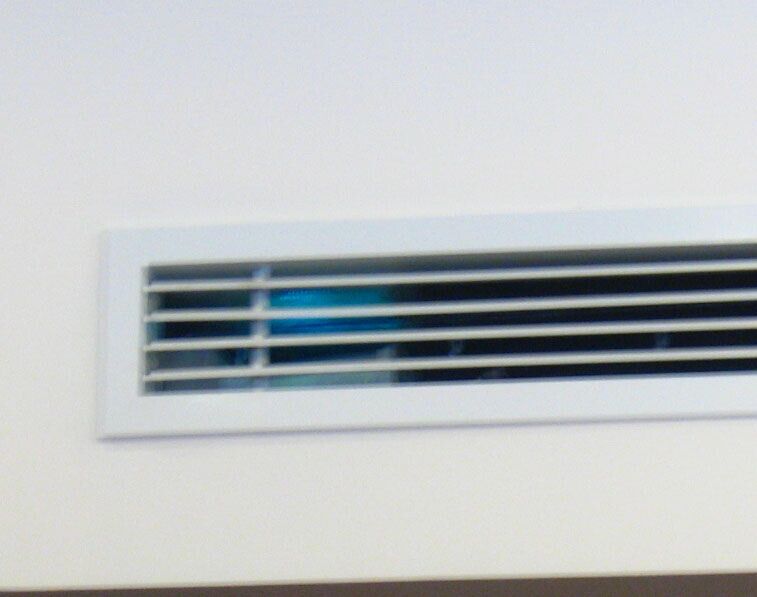

风机盘管加集中新风系统是小范围空气处理系统，它是利用风机叶轮把空气送到盘管处理后再送到空调房间的连续循环系统同时补充部分室外新风。考虑能源节约及空调效果通常风机盘管都会做回风箱，PHP光氢离子空气净化装置可以直接安装在回风箱内。为不影响室内光线安装时尽量避免净化摸块发出的蓝光直接透过回风口。

VRV多联机系统是利用冷媒汽液交换来制热或制冷，并用内机对室内空气进行处理。VRV多联机内机大致有卡式、风管式、柜式等形式。卡式机安装时可以利用内机的新风补充孔直接安装在送风口；风管式内机安装时可以安装在内机的送风管段上；柜式机安装时可以安装在内机的进风口。VRV多联机系统的内机形式比较多，安装时须根据实际情况作调整。

安装方法

PHP光氢离子空气净化装置有二种形状，一种是PHP-FC1、PHP-FC2用与风量小于2199M³/H的风机盘管及VRV多联机；另一种是PHP-AC1~AC6用于风量大于2200M³/H的空气处理机组。

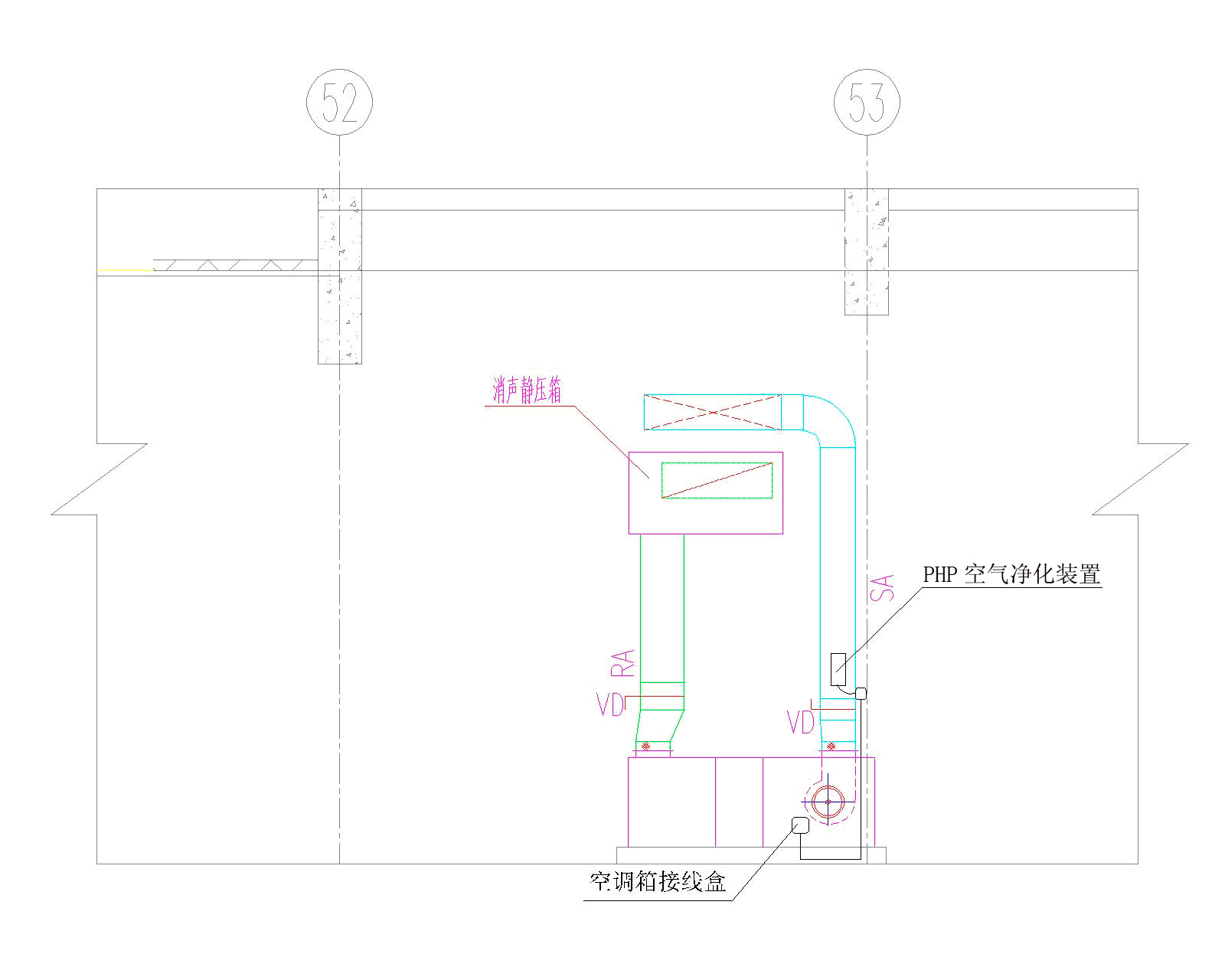

PHP光氢离子空气净化装置安装在空气处理机组时，可以直接在靠近消音静压箱或消声器的送风主管段上开孔安装。根据装置的实际大小在选定的位置用记号笔画好孔，先用开孔机在四角开不大与30MM的孔，然后由专用剪刀沿画好的孔把当中的风管剪掉。开完孔后小心地修整孔四周的毛刺，插入PHP装置的净化摸块部分，用不小于Φ4的自功螺丝把装置固定在风管上，固定后保证装置牢固，受力均匀。为保证密封和防止冷桥在装置和风管接触处加垫海绵密封垫料。安装示意图如：图一

图一

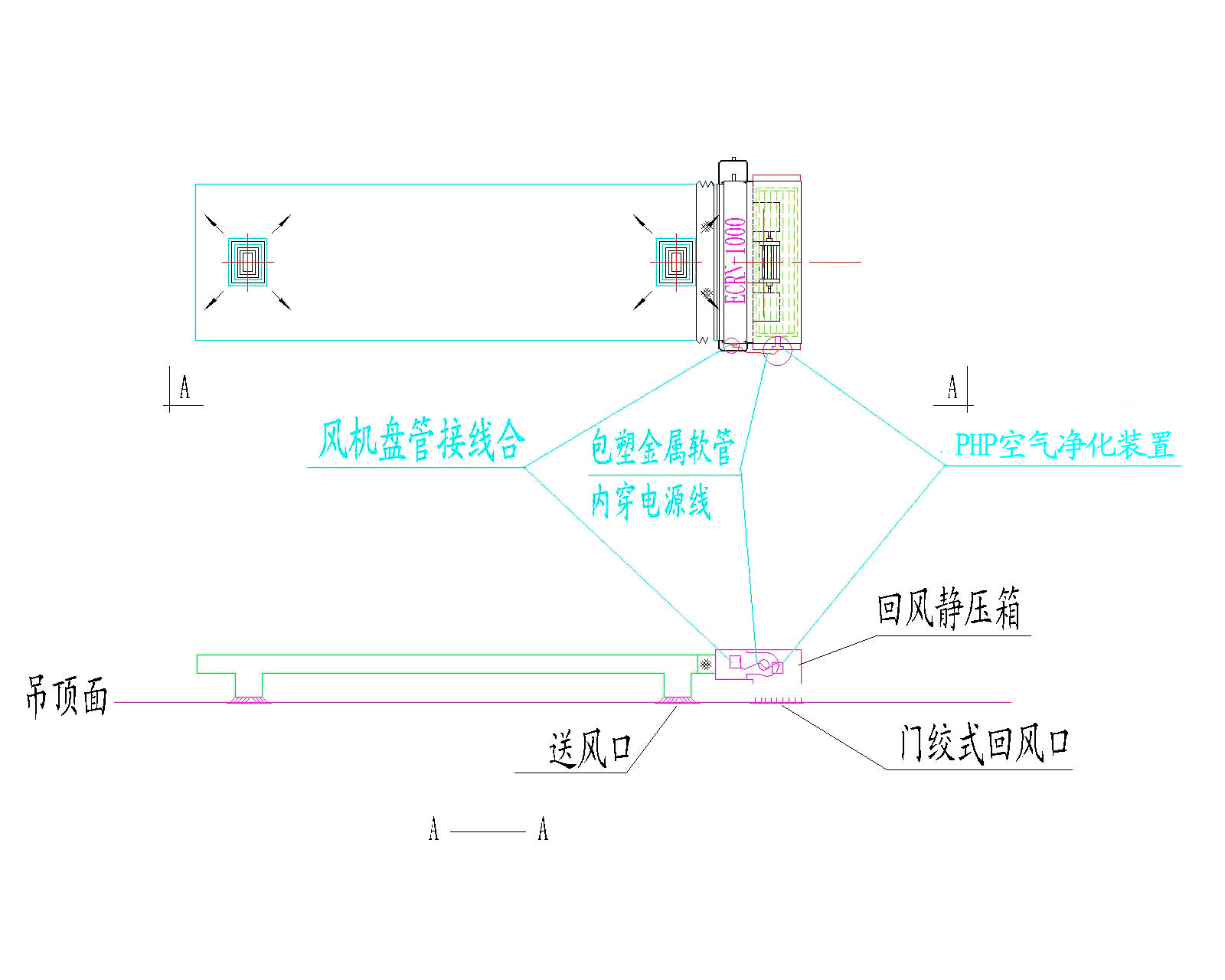

PHP光氢离子空气净化装置安装在风机盘管时，一般安装在回风箱内，直接用四颗Φ4的自功螺丝把装置固定在回风箱内壁上。风机盘管没有安装回风箱的也可以安装在送风管内，如果安装在送风管内的，尽量安装在靠近送风口部位以方便检修。

安装示意图如：图二。

图二

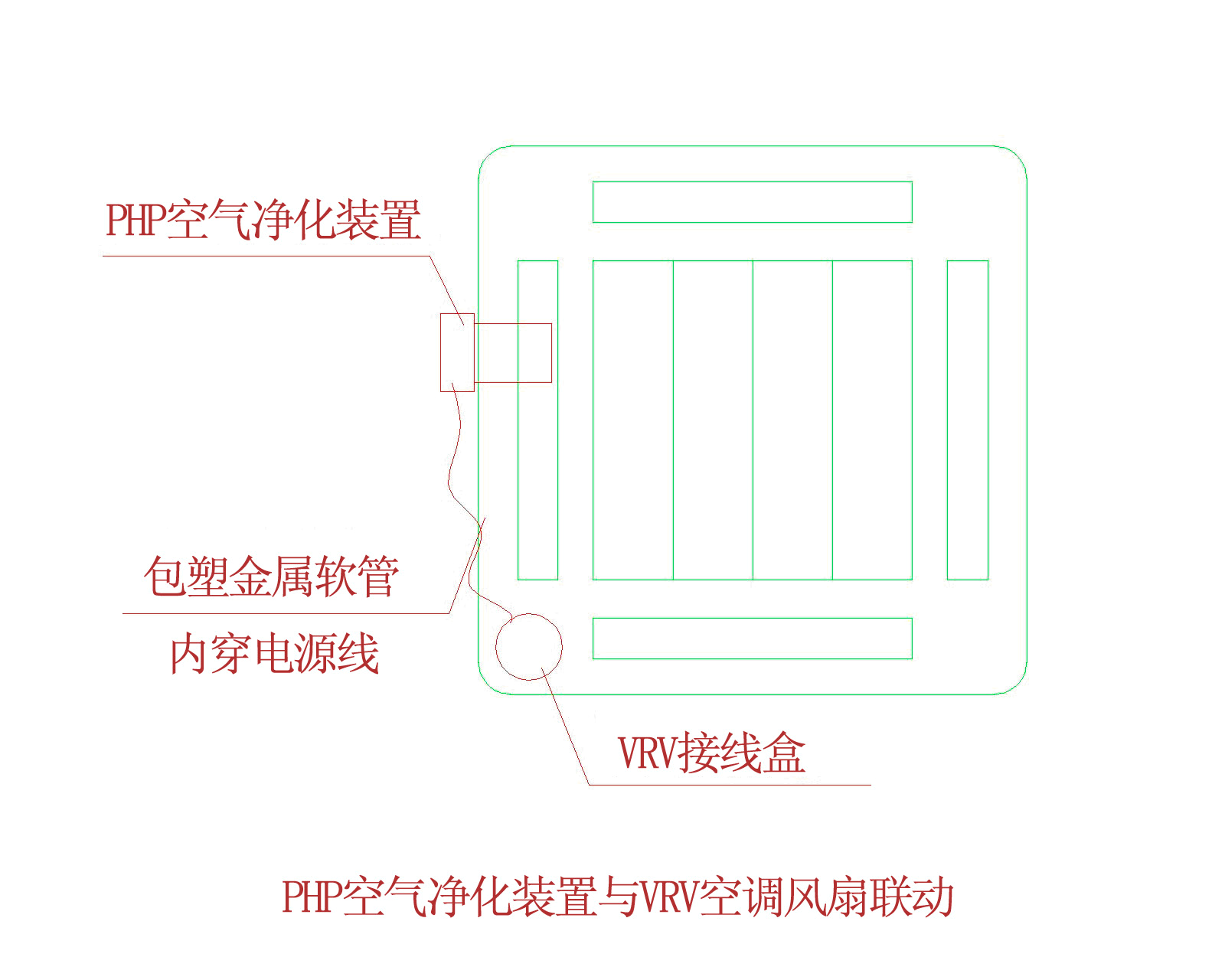

PHP光氢离子空气净化装置安装在VRV多联机时，根据内机形式安装方法各不相同。卡式内机可在新风进风口上开孔安装；风管机安装方法和风机盘管相同，可以安装在回风箱或送风管上。柜机的安装不同于其他任何形式内机，柜机通常是明装送回风口均为成品安装在内机上，安装时应该小心地拆下回风口的塑料百叶，在回风腔内壁上固定净化装置，固定净化装置时一定要注意周边，不得破坏柜机本身的冷媒管道和电源线路；不得影响回风叶轮的正常运转。安装结束后小心地把回风百叶复位。安装示意图如图三。

图三

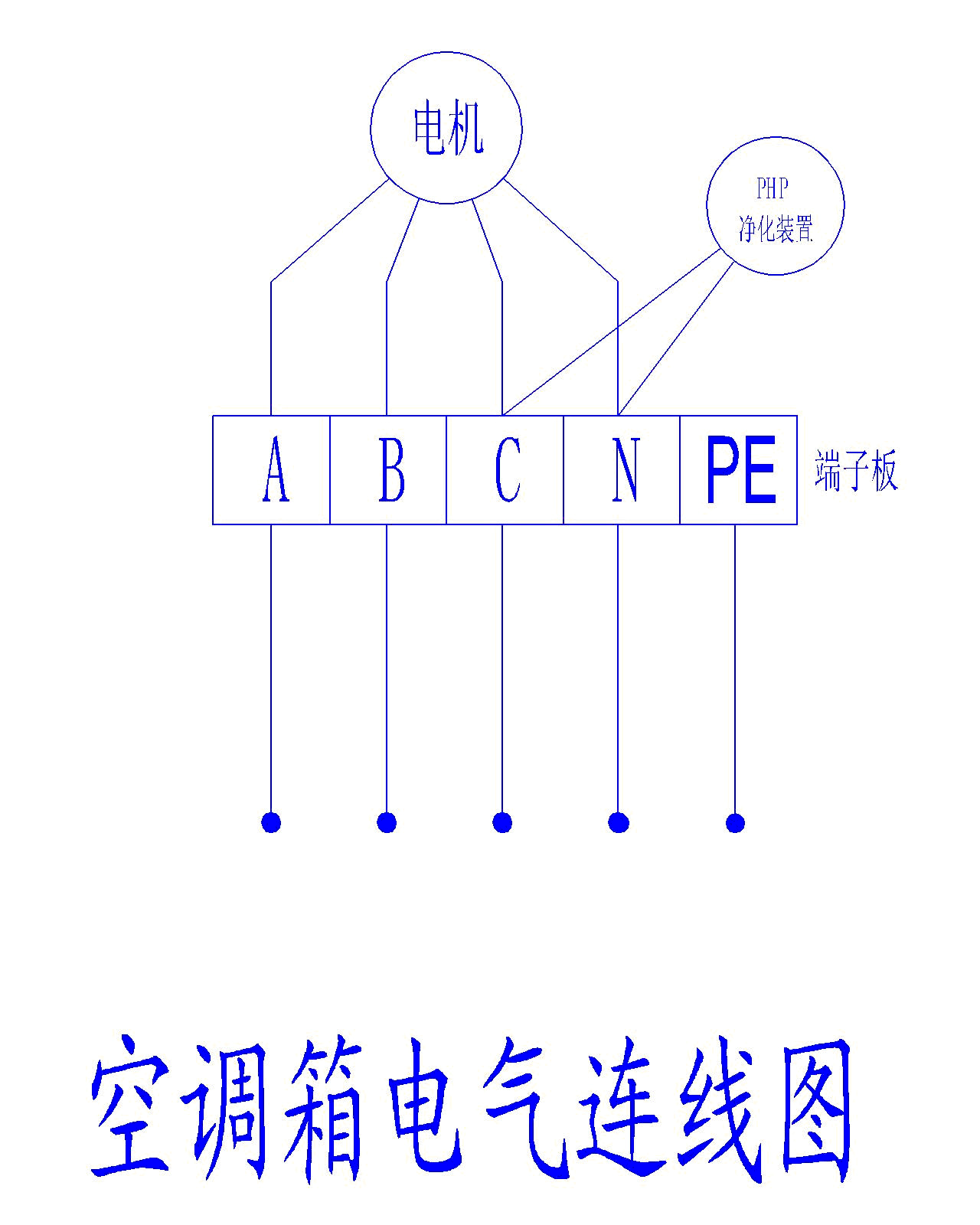

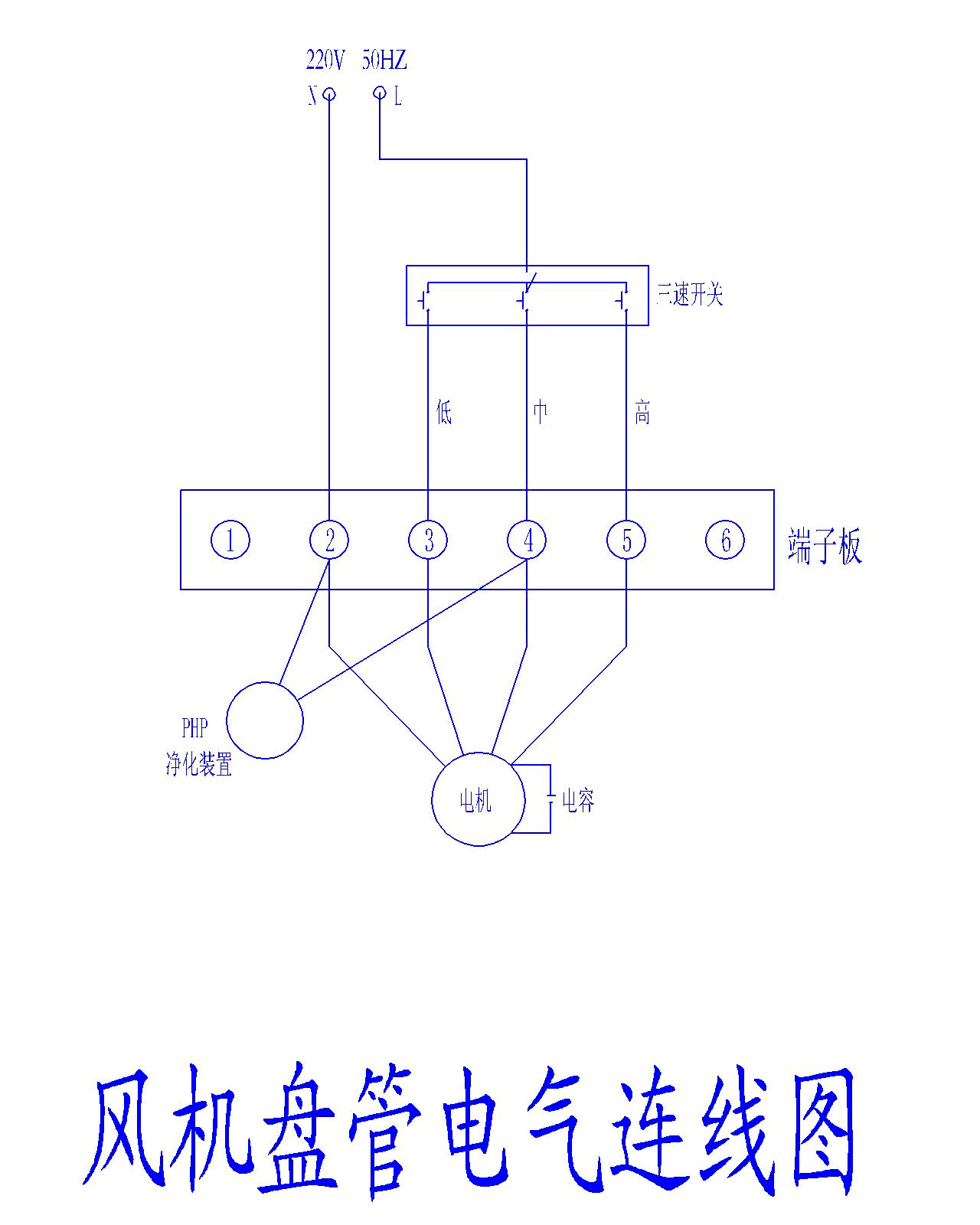

PHP光氢离子空气净化装置内的净化摸块功率根据使用部位不同、空调总风量不同可分为：风机盘管和VRV空调风量不大于2199M³/H一般为PHP-FC1和PHP-FC2二种（功率≤5W）；空调箱风量在2200~50000M³/H分别为PHP-AC1~PHP-AC6（功率10~34W）；当空调箱风量大于50000M³/H时可以根据总风量安装二台装置。PHP光氢离子空气净化装置在选型时一般根据风机盘管或变风量空调箱的中档风量选型。一般PHP装置和配套的空调设备采用并联，由空调设备的电源控制器控制PHP装置的工作。PHP装置的电源直接从空调设备的电源接线盒引出。风机盘管一般接至空调冷冻水回水管的电磁阀，确保与风机盘管联动；在没有电磁阀的系统上直接接自风机盘管马达的中挡和零线（电气连线图如图四）；PHP装置还可以直接控制，由电气配置专门的电源，在风机盘管调速开关旁边设置专门的控制开关来控制装置的工作和停止。空调箱一般是三相五线制，PHP装置的电源直接从空调箱引出时必须接至其中的一根相线和零线（电气连线图如图五），也有空调箱内是三相四线缺少 零线，这样PHP装置为了保证与空调箱联动电源必须接自空调箱的电气控制柜（箱），电气控制柜内一定有零线；若前二种方法均不能实现的话，还可以根据项目的实际情况在PHP电控面板上加装延时继电器，利用延时继电器来调节PHP装置的开关时间，保证装置能正常有效的工作。

                                         图四                       图五

PHP光氢离子空气净化装置在安装时与空调设备接线盒之间的距离尽量保持在1.2M以内，电源线应有包塑金属软管保护，软管与接线盒的连接采用专用接头，连接处密封良好，包塑层完整无损。PHP装置与接线盒之间距离超过1.2M时须敷设金属或PVC电线导管，电线导管敷设时应有独立的支架，管径≤20时支架间距不大于1.0M，支架必须牢固顺直。导管与接线盒连接应有专用接头，连接紧密牢固。

调试

PHP光氢离子空气净化装置安装结束后应该进行调试。装置和空调设备是并联，所以调试必须在空调单机调试同时进行。调试时必须确保电源电压、空调设备运行正常（如图六，图七为PHP光氢离子空气净化装置----定/变风量系列控制面板说明），开机时由低速到高速，保证装置在高、中、低挡都能正常工作。在调试同时做好详细的记录，调试结束后请总包、监理确认。

图六

图七

维保

项目结束后，制作项目联络单和所有资料归档，定期对项目进行电话回访。装置运行满一年，派专人上门对装置进行免费检测。做好回访记录。

在接到客户报修电话时，应该虚心询问装置现状及装置型号，分析可能出现的问题，如果有装置本身问题立即带好同型号装置去现场解决。做好报修记录，并对报修装置做出故障分析。

现场管理

在施工现场服从业主和总包管理。安装工人必须穿着公司统一的工作服，正确佩戴安全帽才能进入施工现场。施工前根据施工图和施工现场实际情况科学、合理的施工方案；文明施工，主意成品保护，不得损坏施工现场所有半成品和成品；安装过程中需要拆装吊顶或其它东西必须提前向总包或业主申请，在征得总包或业主同意后才可以施工。做好落手清工作，在完成一个工作面或下班前清理施工现场，做到材料、工具全部归位，施工垃圾统一堆放，装置必须送回仓库。同步做好产品和安装资料，装置送货时配带公司资料、产品合格证、检测报告等报监资料，主动配合总包做好产品的报监工作；安装过程中及时完成所需的各种安装资料；安装结束调试后制作调试报告单请总包或业主确认。
