暖通空调专业工程量计算方法
文章来源：冷暖机电 时间：2017-06-14 08:21:17
作者：上海联技
镀锌钢板风管(角铁法兰)主辅材计算
镀锌钢板
- 角铁法兰风管损耗13.8%
- 风管法兰翻边余量6~9mm
- 风管封头面积 S=L * W
- 静压箱面积 S=（L*W+L*H+W*H）*2
- 咬口余量
- 咬口形式及余量
咬口连接形式适用于厚度小于1.2毫米的普通钢板、厚度小于1.5毫米的铝板和厚度小于0.8毫米的不锈钢板。
咬口的形式不同，加工余量亦不相同，从下列几种常见的咬口形式图中可以计算出相应的加工余量。咬口宽度S与板厚t之间的关系可以用经验公式计算，即 S=（8—12）t.

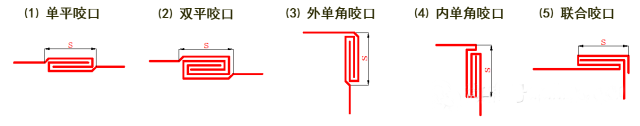

常见的咬口形式有：
风管法兰
- 法兰角铁 L30*3
法兰角铁长度=风管面 （风管长边＜630mm时）
法兰角铁长度=风管面积*2 （风管长边≥630mm时）
GB50243-2002：矩形风管边长大于630mm、保温风管边长大于 800mm，管段长度大于1250mm或低压风管单边平面积大于1.2m2、中、高压风管大于1.0m2、，均应采取加固措施。低压P≤500Pa，中压500＜P≤1500Pa，高P＞1500Pa。
- 法兰角铁 L30*3
风管下料图：
- 法兰螺栓 M8*25mm
- 法兰铆钉 Ф4*16mm
法兰螺栓套数=法兰角铁长度÷2 ÷螺栓间距
法兰铆钉个数=法兰角铁长度÷铆钉间距
法兰铆钉个数=法兰螺栓套数*2
GB50243-2002：中、低压系统风管法兰的螺栓及铆钉孔的孔距不得大于150mm；高压系统风管不得大于100mm。
GB50243-2002：洁净风管法兰铆钉孔间距，等级1~5级（class100）时，不应大于65mm；等级6~9级（class1000~1000K）时，不应大于100mm。
风管支吊架
- 支吊架个数
- 横担角铁 L40*4
- 其余五金件 M10
支吊架个数=风管长度÷支吊架间距
横担角铁总长=支吊架个数*（风管长边+100）mm
全牙螺杆总长=支吊架个数*2*（层高-风管底标高）
膨胀螺栓套数=支吊架个数*2
螺母个数=支吊架个数*3
风管支吊架
- 防火阀须单独设支吊架；
- 每个系统至少一个固定支架；水平风管固定支架间距长度在20m内。
- 风管表面保温板
- 风管法兰保温板
- 保温胶水
- 其他辅材，锯条、胶水刷
风管表面保温板=风管面积+风管总长*0.1
风管法兰保温板=法兰角铁总长÷2 *0.15
保温胶水=保温板面积/3（L）
镀锌钢板风管(共板法兰)主辅材计算
- 镀锌钢板卷材宽度1250mm,除去两边法兰翻边长度,风管实际成型长度1160mm
- 共板法兰风管锌板损耗
- 其余部分锌板量计算同角铁法兰风管
风管法兰
- 法兰角、法兰条（角码、夹码）
- 法兰螺栓
法兰四角安装法兰螺栓
风管支吊架
- 共板法兰风管支吊架间距较角铁法兰风管小
- 横担角铁及其余五金件同角铁法兰风管
风管保温
- 风管保温工程量计算同角铁法兰风管
