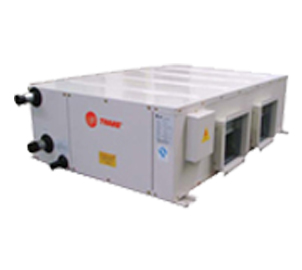

水平吊顶式空气处理机组
LWHA020 LWHA030 LWHA040 LWHA050 LWHA060 LWHA080 LWHA100 LWHA120 LWHA150,高度低,重量轻,所需空间小,易于操作。镀锌钢板或不锈钢板凝结水盘。 可快速拆卸的检修面板,维修工作方便,快捷,为更换过滤器或调整皮带轮带来更大的方便。
◆ 箱体
- 箱体结实,高度低,重量轻,所需空间小,检修容易,易于操作。
- 可选项丰富,限度的满足客户的需求。
- 坚硬的外壳带有15mm厚的PE保温海绵,以确保机组的可靠运行和防止套管凝结。
◆ 过滤器
◇ 机组的过滤器采用1"和4"可洗式平板过滤器。机组两侧边都可以方便拆卸取出过滤器,使得对机组以及过滤器的保养和维修更方便。
◆ 盘管
◇ 机组标准配置带亲水膜盘管,使得盘管具有较好的传热性能,更长的使用寿命和防止飞水现象。所有的盘管在工厂均经过2.5Mpa(363psl)的压力进行强度和泄露试验,其性能符合ARI410标准。
◆ 风机
- 风机为双宽距离,双侧进风的离心式前倾风机。
- 采用皮带传动,风机及电机的轴承为永久润滑型轴承。
- 风机用过AMACA认证。
型号
|
|
LWHA020
|
LWHA030
|
LWHA040
|
LWHA050
|
LWHA060
|
LWHA080
|
LWHA100
|
LWHA120
|
LWHA150
|
|
名义风量
|
m3/h
|
2000
|
3000
|
4000
|
5000
|
6000
|
8000
|
10000
|
12000
|
15000
|
|
盘管面积
|
m3
|
0.28
|
0.41
|
0.51
|
0.67
|
0.67
|
0.94
|
1.1
|
1.29
|
1.55
|
|
冷量
|
4排标准工况
|
kW
|
11.47
|
17.16
|
23.37
|
28.18
|
34.37
|
46.38
|
59.7
|
71.36
|
90.71
|
6排标准工况
|
kW
|
13.36
|
22.01
|
28.28
|
35.81
|
43.86
|
59.97
|
75.09
|
89.82
|
113.07
|
|
4排全新风工况
|
kW
|
28.26
|
42.37
|
56.02
|
67.95
|
81.67
|
112.21
|
142.06
|
169.83
|
203.94
|
|
6排全新风工况
|
kW
|
32.86
|
51
|
66.81
|
84.66
|
101.93
|
137.74
|
171.09
|
204.72
|
259.44
|
|
长
|
mm
|
1510/990
|
1620/1100
|
1830/1380
|
|||||||
宽
|
mm
|
1000
|
1400
|
1670
|
1670
|
1910
|
1910
|
2200
|
2200
|
2600
|
|
高
|
mm
|
400
|
400
|
400
|
510
|
510
|
630
|
630
|
725
|
725
|
