空调机组详细

YGFC风机盘管

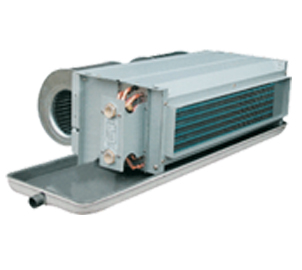

YORK约克空调YGFC风机盘管

风机盘管是中央空调理想的末端产品,由热交换器,水管,过滤器,风扇,接水盘,排气阀,支架等组成,其工作原理是机组内不断的再循环所在房间的空气,使空气通过冷水(热水)盘管后被冷却(加热),以保持房间温度的...

    • 产品介绍
    • 机组安装注意事项

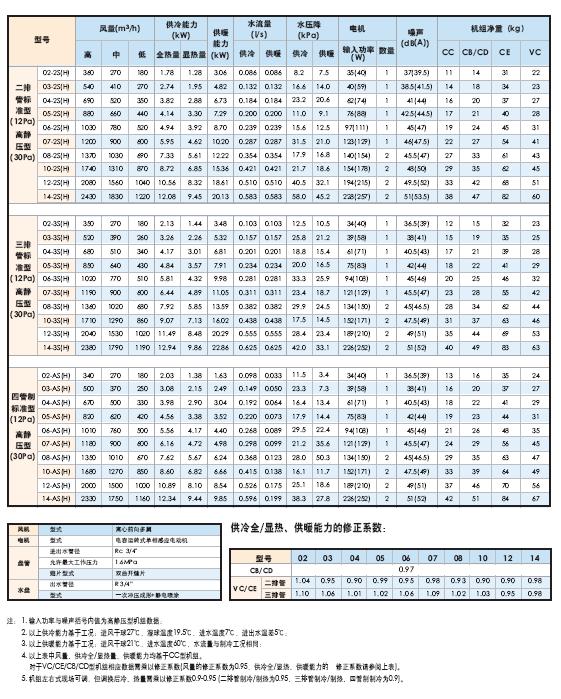

    • 性能参数
    • 机组外形结构图
    • 机组安装方式

    风机盘管是中央空调理想的末端产品,由热交换器,水管,过滤器,风扇,接水盘,排气阀,支架等组成,其工作原理是机组内不断的再循环所在房间的空气,使空气通过冷水(热水)盘管后被冷却(加热),以保持房间温度的恒定。通常,新风通过新风机组处理后送入室内,以满足空调房间新风量的需要。由于这种采暖方式只基于对流换热,而致使室内达不到更好的的舒适水平,故只适用于人停留时间较短的场所,如:办公室及宾馆、医院、饭店、工厂、展览馆、商场以及办公大楼等多房间或大空间工业和民用建筑的空调场合。由于增加了风机,提高了造价和运行费用,设备的维护和管理也较为复杂。

    YGFC风机盘管特点:

    a、约克空调风机是由铝制成的,前弯,离心式风轮。风轮壳体基于阿基米德线 型,双进风,由镀锌钢板制成电机 是三速分组固定分组电容电机,其密封球轴承和弹性轴承,运行安静平稳。绝缘等级为E级。
    b、制冷制热盘管,热交换盘管是由铜管铝翅片制成的。3/8"直径的无缝铜管机械涨接在铝翅片上。集水头3/4"内螺纹,由六角黄铜模制而成,以减小水压降,方便接管。约克空调所有盘管都在工厂进行试压,在28bar 压力下试压至少1分钟,以检查泄露。盘管的工作压力为15bar。上集水管上装有一个手动放空气阀。
    c、凝水盘
        凝水盘是由一整块冷轧钢板冲压而成,没有任何焊缝,从而杜绝了由焊缝引起的任何泄 露。凝水盘经冲压成型后,在经过喷粉表面处理,然后在外部贴上6mm 厚的阻燃聚胺脂保温材料。约克空调凝水盘设计成5°倾斜的底盘,方便排水。凝水管在整个凝水盘的较低处,凝水管接头3/4"的外螺纹。标准型机组从进出水管到凝水盘顶端的距离是70mm,水盘加长型机组可以延长至170mm。
    d、进风口和出风口
        约克空调YGFC的出风口是一块整体的法兰,可以与风管直接相连。法兰边的宽度为20mm。回风箱(备选项)的进口也是类似的。法兰边的宽度为20mm。过滤器(备选项)可以直接安装在回风箱上。
    e、电气元件/控制
     约克空调YGFC风机盘管提供了完整的机组内部接线,接线端子位于一个金属,的接线盒内,接线组共有6个接线端子,标有数字1-2-3-4-5-6,其中有四个端子是用于连接三速开关的接线-"中线,高速,中速,低速",另外两个 端子预留给其他的用途。
    f、备选项
      (1). 四管制的盘管(3+1排管)  一个整体的盘管同时包括制冷盘管和制热盘管:1排制热,3排制冷。其性能参数请参见这本手册的"额定性能数据"部分。(2). 加长凝水盘加长凝水盘的机组比标准机组的凝水盘延长了100mm,因此,从进出水管接头到凝水盘的顶端的长度为170mm。(3). 回风箱:回风箱作为备选项,可以直接安装在标准机组上。由于下回风箱与后回风箱通用一个部件,所以可以很容易的改变下回风和后回风。 约克空调空气过滤器YGFC的空气过滤器由两层尼龙网固定在铝支撑框架上。
    g、控制
       除标准机组的接线盒外,约克空调还有三种控制组件可以做备选:

    (1). 制冷-关-制热,三速型包括一个制热-关-制冷的自动调温器加上三速控制器,一个带有3/4"内螺纹接头的电磁阀和一个执行器。(2). 温度自动调节加三速控制型包括一个增量PI 控制的自动温度调节器加上三速开关,一个带有3/4"内螺纹接头的电磁阀和一个增量执行器。(3). 温度自动调节加三速控制,并有数字温度显示型 包括一个比例PI 控制的自动温度调节器加上三速开关,一个带有3/4"内螺纹接头的电磁阀和一个增量执行器。
