奥克斯中央空调氟机安装规范

中央空调风系统安装：

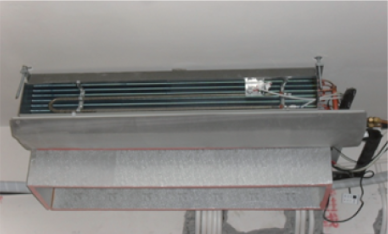

1、回风箱及送风管的安装：a、内机必须安装回风箱；b、送风管与出风口严禁错位，软性链接，紧密不漏风并保温良好；c、风管长度须与机组静压匹配（铁皮风管3~5Pa/米、铝箔5~8Pa/米、软风管8~10Pa/米）；

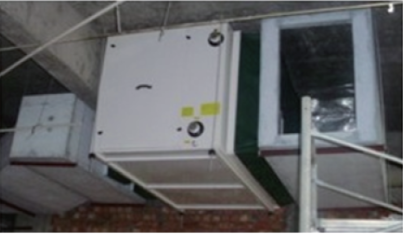

2、静压箱安装：a、高静压机组必须安装消声静压箱，以降低机组运行时的噪音；b、静压箱和机组必须采用软性链接，紧密不透风并保温良好；c、静压箱、回风箱尺寸必须与机组匹配；

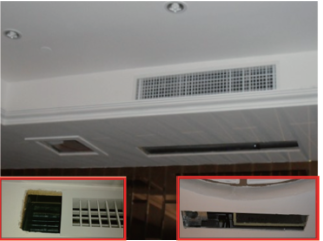

3、送回风口安装：a、封口尺寸与内机风量匹配，风口风速符合国际要求；b、严禁风口与风管错位，送风口应无灯槽等阻挡物；c、风口与风管、回风箱间应软连接且紧密不漏风；d、吊顶超3米送风口不宜用散流器；

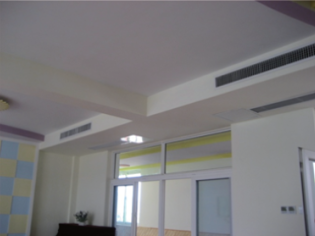

4、气流组织：a、送回风必须在同一房间内，防止气流断路；b、采用下送下回方式时出回风口距离必须>1.5米防止气流短路；c、送回风口安装位置应利于空调房间内气流循环，不能出现短路、断路；

冷凝水系统安装：

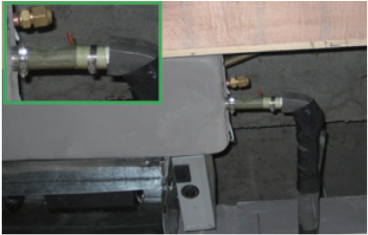

1、排水管与内机连接：a、排水管与内机应用软管连接，避免机器震动引起噪音及漏水；b、软管连接必须严密无泄漏；c、软管必须进行保温；

2、排水管坡度及支架：a、自然排水冷凝水管坡度不小于1/100；b、自然排水与强制排水不接入同一系统；c、通常横管支架间距0.8-1米，立管1.5-2米；

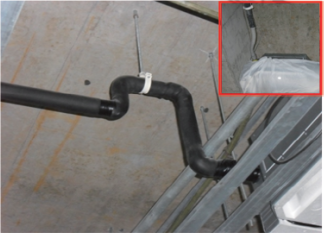

3、自带排水泵水管安装：a、自带排水泵冷凝水管要做提升，提升高度小于水泵扬程；b、提升后管路必须下湾，防止停机时冷凝水回流；

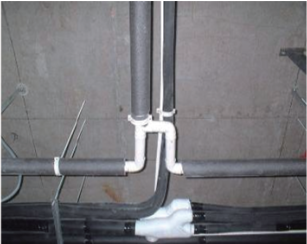

4、存水弯安装：a、高静压机组及空气处理机等大静压机组须安装存水弯；b、存水弯进出水管间要有一定的高度差，高度应能消除负压影响；

5、排水孔安装：a、挡水横管过长又不能满足排水坡度时，每隔6米在水管较高点安装排气孔；b、排水口朝下，防止灰尘等杂质进入；

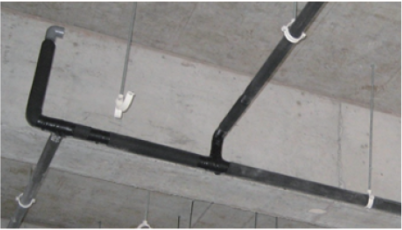

6、排水管汇流安装：a、支管应从主管上面或侧面接入；b、排水支管错开安装，避免水流对冲影响冷凝水的排放；c、多台内机集中排水时，主管应选择合适管径；

7、排水管保温：a、保温棉厚度≥10mm；b、冷凝水管保温必须严密，接缝处脱水粘合不得留有空隙；c、断面层保温用胶水粘好，再用塑料胶带粘接；d、穿墙须有套管保护；

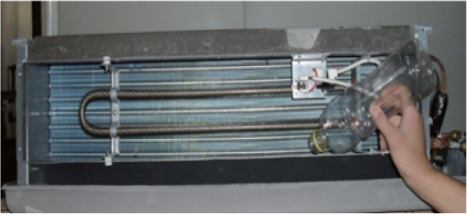

8、排水及漏水试验：a、冷凝水系统必须进行排水及满水试验；b、做好试验记录，试验记录由试验人及检查人签字并存档备查；
